ТЕХНОЛОГИЯ ОБСЛУЖИВАНИЯ УЗЛОВ И АГРЕГАТОВ ТРАКТОРА
ОБСЛУЖИВАНИЕ МЕХАНИЗМОВ И СИСТЕМ ДВИГАТЕЛЯ
Затяжка гаек крепления головки блока цилиндров двигателя. По окончании эксплуатационной обкатки проверяют затяжку гаек шпилек крепления головки блока цилиндров основного двигателя. Для этого применяют динамометрический ключ 131-М или приспособление для настройки предохранительных муфт сельскохозяйственных машин ПТ-484-20, которые входят в комплект оснастки мастера-наладчика ОРГ-4999-ГОСНИТИ и агрегаты технического обслуживания.

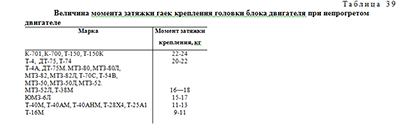

Гайки затягивают плавно, без рывков, одной рукой, в строго установленной последовательности (рис. 44). За один прием гайку затягивают не более чем на 1/3—1/6 окружности. Величина момента затяжки головки блока цилиндров основного двигателя указана в таблице 39.
Регулировка зазоров в клапанном механизме газораспределения двигателя. При ТО-2 снимают крышку механизма газораспределения и, наблюдая за коромыслами клапанов первого цилиндра, медленно вращают коленчатый вал до тех пор, пока оба клапана (выпускной, а затем впускной) не откроются и не закроются. Вывинчивают установочную шпильку из картера маховика и вставляют ее в отверстие ненарезанной стороной. Прижимая шпильку к маховику, поворачивают коленчатый вал до тех пор, пока шпилька не войдет в углубление маховика. В этот момент поршень первого цилиндра находится в ВМТ в конце такта сжатия, а оба клапана первого цилиндра закрыты.
Щупом проверяют зазор между стержнем клапана и бойком коромысла. Зазор между ними должен соответствовать данным, приведенным в таблице 40.
Если зазор окажется неправильным, то его регулируют винтом с контргайкой. Для этого можно использовать специальное приспособление для регулировки зазоров ПИМ-4816 (рис. 45). Специальную головку приспособления устанавливают на контргайку регулировочного болта. Рукояткой приспособления отпускают контргайку. Отверткой или маховичком приспособления заворачивают регулировочный винт до упора, совмещают одну из меток на лимбе с нулевой меткой диска и отворачивают регулировочный винт до совпадения этой метки с меткой, соответствующей величине зазора клапанов двигателя данного трактора. Затем, поворачивая на пол-оборота коленчатый вал у четырехцилиндровых двигателей, регулируют зазоры в клапанах других цилиндров в соответствии с порядком работы цилиндров двигателя 1—3—4—2.
У трактора К-701 (рис. 46, а) порядок работы цилиндров двигателя 1—12—5—8—3—10—6—7—2—11—4—9. Коленчатый вал двигателя проворачивают механизмом поворота, установленным на картере маховика с правой стороны, до тех пор, пока метка номера нужного цилиндра на корпусе гасителя крутильных колебаний не совпадет с указателем, ввернутым в переднюю крышку блока. При этом оба клапана цилиндра должны быть закрыты.
У двигателя трактора К-700 (рис. 46, б) порядок работы цилиндров 1—5—4—2—6—3—7—8. Зазоры можно регулировать одновременно на двух цилиндрах: первом и пятом; четвертом и втором; шестом и третьем; седьмом и восьмом.
У двигателей тракторов Т-150 и Т-150К (рис. 46, в) порядок работы цилиндров 1—4—2—5—3—6. Коленчатый вал вращают по часовой стрелке до тех пор, пока не откроются и закроются оба клапана первого цилиндра.

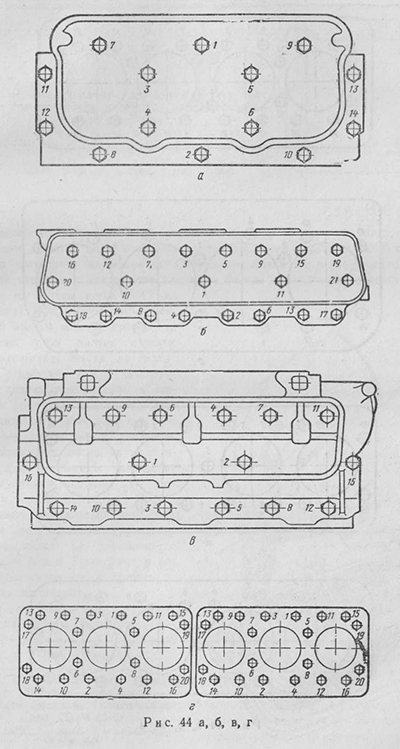

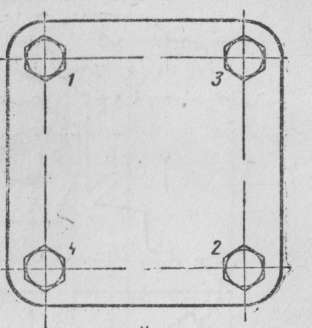

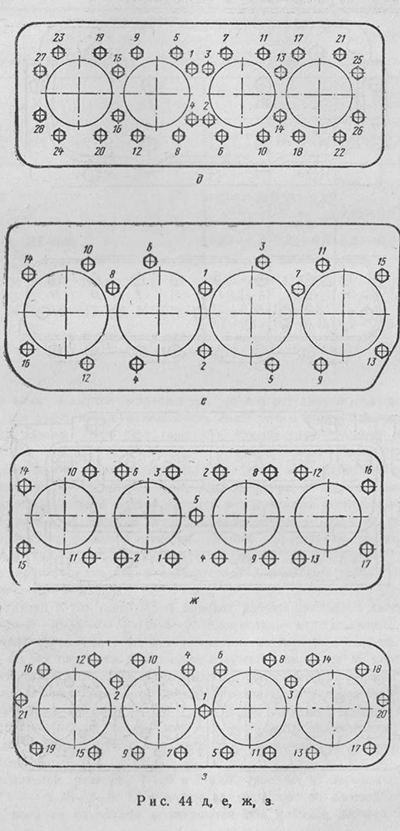

Рис. 44. Последовательность затяжки гаек крепления головки блока цилиндров основного двига-теля тракторов: а - К-701; б - К-700; в — Т-150, Т-150К; г — Т-4А, Т-4; е —ДТ-75М; д —МТЗ-80, МТЗ-80Л, МТЗ-82, МТЗ-82Л, Т-70С, Т-54В, МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л, Т-38М; ж — ДТ-75, Т-74; з — ЮМЗ-6Л; и — Т-40М, Т-40ЛМ, Т-40АНМ, Т-28Х4, Т-25А1, Т-16М
Нажимают на указатель ВМТ, расположенный на картере маховика, и продолжают вращать коленчатый вал до тех пор, пока указатель ВМТ не войдет в углубление на маховике. Открывают лючок на картере маховика с правой стороны и закрепляют одним из болтов проволочную стрелку, установив ее против метки ВМТ на маховике. Проворачивают коленчатый вал по часовой стрелке на 45® так, чтобы против стрелки расположилась метка на маховике с цифрами I и 4. Проверяют и регулируют клапаны в первом и четвертом цилиндрах. Проворачивают коленчатый вал на 240° так, чтобы против указателя расположилась метка на маховике с цифрами 2 и 5. Проверяют и регулируют клапаны во втором и пятом цилиндрах. Проворачивают коленчатый вал так, чтобы против указателя расположилась метка на маховике с цифрами 3 и 6. Проверяют и регулируют клапаны в третьем и шестом цилиндрах.
У двигателя трактора Т-4А порядок работы цилиндров 1 — —5—3—б—2—4, у трактора Т-25А1 и Т-16М-1-2-0-0.

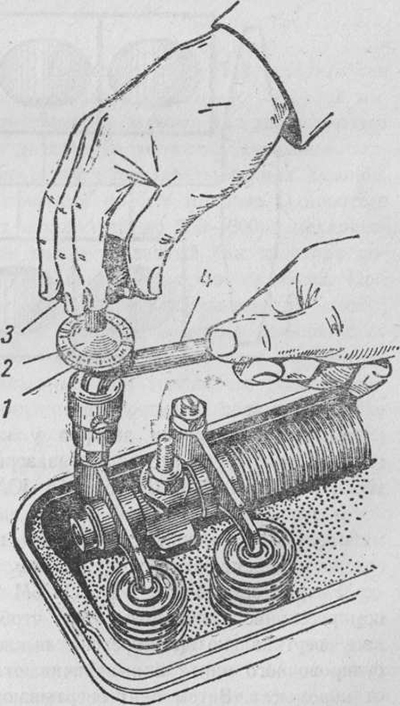

Рис. 45. Регулировка зазора между бойком коромысла и стержнем клапана приспособлением ПИМ-4816:
1 — диск; 2 —лимб; 3 — маховичок; 4 - рычаг

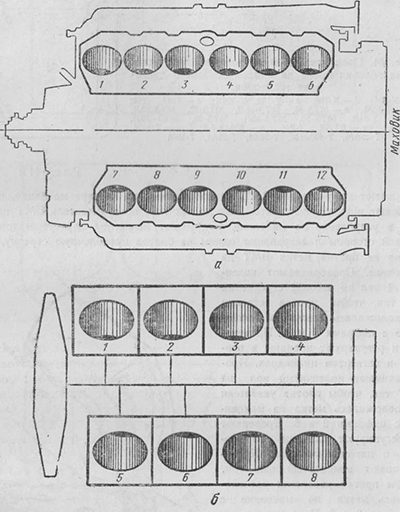

Рис. 46. Схема нумерации цилиндров основного двигателя тракторов:
а-К-701; б - К-700; в-Т-150, Т-150К
