МАШИНЫ ДЛЯ ВНЕСЕНИЯ ЖИДКИХ УДОБРЕНИЙ
Для внесения жидких органических удобрений служат тракторные жижеразбрасыватели РЖТ-4. РЖТ-8, РЖТ-16, ЗЖВ-1Д ЗУ-3,6 и автожижеразбрасыватель РЖУ-3,6.
Жидкий аммиак вносят в почву гербицидно-аммиачными машинами ГАН-8 и ГАН-15 и универсальным подкормщиком-опрыскивателем ПОУ. Для транспортировки аммиачной воды и жидких удобрений используют автоцистерну АЦА-3,85-53А, смонтированную на шасси автомобиля ГАЗ-53А.
Разбрасыватель РЖУ-3,6 предназначен для забора, транспортировки жидкого навоза и навозной жижи и разлива их по полю. Можно использовать как заправщик машин для внесения жидких минеральных удобрений, гербицидов, ядохимикатов, а также для приготовления вне цистерны торфожижевых, торфо-фекальных и других компостов, перевозки технической воды, полива-подкормки в садах, для мойки машин и тушения пожаров в сельской местности и других целей.
Разбрасыватель РЖУ-3,6 установлен на шасси автомобиля ГАЗ-53А, цистерна съемная.
Основные узлы и механизмы: цистерна — заправочная штанга с заборным шлангом и механизм поворота, перемешивающее устройство, напорно- вакуумная система и разливочное устройство. Емкость цистерны 3,6 м3. Максимальная глубина забора жидкости 3 м. Управление заправочной штангой и заборным шлангом с помощью гидроцилиндров и механизма поворота.
Рабочие органы разбрасывателя приводятся в действие от коробки отбора мощности с шестеренчатым насосом, установленным на коробке передач автомобиля.
Напорно-вакуумное устройство создает внутри цистерны вакуум при заборе жидкости или избыточное давление при опорожнении цистерны.
Для разлива удобрений включают коробку отбора мощности и гидромотор. В цистерне создается избыточное давление, под действием которого удобрения перемешиваются. При давлении 0,7 кгс/см3 открывают выливной затвор и разливают удобрения по полю. Норму вылива удобрений регулируют сменными насадками на затворном устройстве и путем изменения скорости движения автомобиля.
Заправщик-жижеразбрасыватель ЗУ-3,6 предназначен для забора, транспортировки жидких органических удобрений, аммиачной воды, гербицидов н рабочих жидкостей ядохимикатов и заправки машин для внесения удобрений и опрыскивателей. Заправщик можно также применять для разлива навозной жижи, приготовления торфо-жижевых, торфо-фекальных и других компостов, перевозки воды, барды и других жидких грузов (кроме горючих и смазочных материалов), тушения пожаров и мойки машин. Заправщик агрегатируют с тракторами «Беларусь» и ЮМЗ-6Л, оборудованными гидрокрюками и выводами для подсоединения тормозов и гидросистемы. Основные узлы: рама, ходовая часть, цистерна, напорно-вакуумное и разливочно-раздаточное устройства и заправочная штанга.
Емкость цистерны 3600 л. На цистерне установлен клапан, предохраняющий от повышения давления свыше 0,7 кгс/см3.
Жидкость забирается с помощью заправочной штанги. Поднимают, опускают и поворачивают штангу из кабины трактора с помощью гидросистемы гидроцилиндрами. Напорно-вакуумное устройство предназначено для создания в цистерне разрежения или избыточного давления выхлопными газами тракторного двигателя.
Разливочно-раздаточное устройство служит для разлива жидкости. Жидкость разливают разливочным патрубком со сменными жиклерами. Норму разлива регулируют перестановкой жиклеров с различным диаметром выходных отверстий, изменением ширины разлива и скорости движения агрегата. Машину ЗУ-3,6 настраивают на заданную норму вылива навозной жижи в зависимости от скорости движения трактора и диаметра жиклера (табл. 27).
Таблица 27
Нормы вылива навозной жижи машиной ЗУ-3,6 в агрегате с трактором МТЗ-50, т/га
| Скорость движения, км/ч | Норма вылива при диаметре жиклера, мм | ||
| 2,85 |
20 | 30 | 38 |
| 5,64 |
14,35 | 17,85 | |
| 5,63 |
2,50 |
6,15 |
8,75 |
| 6,75 | 2,07 | 5,12 |
7,3 |
Заправщик-жижеразбрасыватель вакуумный ЗЖВ-1,8 представляет одноосный тракторный прицеп, предназначенный для откачки навозной жижи из жижесборников скотных дворов, вывоза ее и равномерного разлива по почве. Машину используют также для приготовления торфо-жижевых и торфо-фекальных удобрений, подвоза и заправки водой и жидкими удобрениями опрыскивателей и гербицидно-аммиачных машин.
Основные узлы и механизмы: рама, эжекторное устройство с вакуумно- нагнетательной магистралью, цистерна, указатель уровня, перемешивающее устройство, затвор, заборный шланг, разливочное устройство и ходовые колеса.
Норму вылива удобрений и ширину разлива регулируют установкой в выливной патрубок жиклеров с различным диаметром выходных отверстий (20, 30 и 38 мм) и изменением угла наклона лотка относительно оси жиклера. На норму вылива жидких удобрений влияет и скорость движения агрегата.

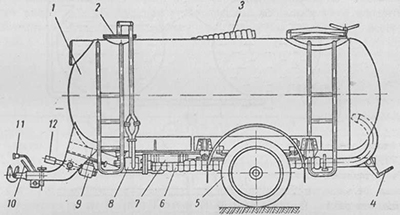

Рис. 27. Разбрасыватель жидких органических удобрений РЖТ-8:
1 — цистерна; 2 — предохранительное устройство; 3 - заправочная штанга; 4 — распределительное устройство; 5 — ходовые колеса; 6 — напорно-переклю- чающее устройство; 7 — тормозная система; 8 — вакуумная система; 9 — конический редуктор; 10 — гидросистема; 11 — электрооборудование; 12 —карданная передача
Разбрасыватели РЖТ-4, РЖТ-8 и РЖТ-16 предназначены для транспортировки, перемешивания и сплошного поверхностного распределения жидких органических удобрений, транспортировки жидких минеральных удобрений, заправки опрыскивателей рабочими растворами гербицидов и ядохимикатов, мойки машин и тушения пожаров в сельской местности.
РЖТ-4 агрегатируется с тракторами класса 1,4 т, РЖТ-8 — с Т-150К и РЖТ-16 — с К-700, К-701.
Разбрасыватели представляют цистерну-полуприцеп с напорно-переключающим устройством и вакуумным насосом с механизмом привода.
Схема разбрасывателя жидких органических удобрений РЖТ-8 показана на рисунке 27. Цистерна 1 — сварная из листовой стали. В нижней части переднего днища цистерны приварены корпус насоса напорно-перемешивающей системы и загрузочный патрубок вакуумной системы. В нижней части заднего днища приварены два патрубка для перемешивания и разлива удобрений.
Вакуумная система 8 состоит из двух ротационно-вакуумных насосов, соединенных воздухопроводами с цистерной, заправочной штанги 3 и предохранительного устройства 2.Напорно-перемешив-ающая система состоит из насоса, нагнетательного рукава и заслонки. Насосы вакуумной системы приводятся в действие от гидромотора через клиноременную передачу. Привод насоса напорно-пере- мешиваюидей системы от ВОМ трактора через одноступенчатый редуктор 9.
Управляет разбрасывателем тракторист с помощью гидросистемы.

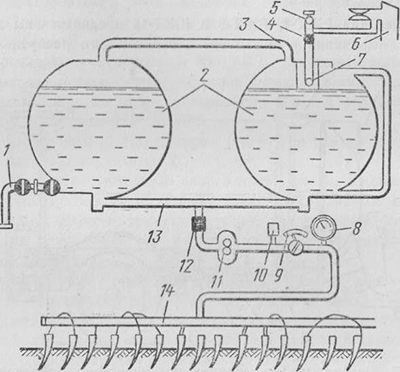

Рис. 28. Технологическая система гербицидно аммиачной машины ГАН-8:
1 —заборный рукаи; 2 — резервуары; 3, 13 — шланги; 4 — кран, 5 — дыхательный клапан; 6 — эжектор; 7 — «плавающий» клапан; — манометр; 9 —регулироиочный клапан; 10 — перепускной клапан; 11 — шестеренчатый насос; 12— фильтр;14 —штангa
Норму разлива удобрений регулируют сменными насадками и изменением скорости движения агрегата.
Гербицидно-аммиачную машину ГАН-8 (рис. 28) используют для внесения водного аммиака при вспашке, предпосевной обработке и подкормке растений, а также для опрыскивания посевов гербицидами и химической борьбы с болезнями и вредителями сельскохозяйственных культур.
Машину ГАН-8 можно навешивать на тракторы ДТ-54А, Т-74, Т-40, «Беларусь» всех модификаций и на самоходное шасси Т-16М.
Основные узлы и механизмы: два резервуара 2 емкостью по 280 л каждый, соединенные между собой шлангами 3 и 13, эжектор 6, дыхательный клапан 5, «плавающий» клапан 7, заборный шланг 1, шестеренчатый насос 11, фильтр 12, перепускной клапан 10, манометр 8 и штанга с распылителями 14.
Машину заправляют в поле специально приспособленными жижеразбрасывателями или из емкости эжекторным устройством.
Заполняется резервуар под действием разрежения, создаваемого при работе двигателя. При внесении водного аммиака в почву перекрывают крапом 4 выходное отверстие и включают шестеренчатый насос, который подает рабочую жидкость под давлением в штангу с наконечниками.
Перед началом работы проверяют рабочее давление. Оно не должно превышать 1,8 ат. Его регулируют редукционным клапаном, установленным на насосе. Давление в нагнетательной магистрали при внесении водного аммиака должно быть 0,5—2 ат, регулируется регулировочным краном из кабины тракториста.
Дозу внесения водного аммиака или гербицидов регулируют изменением рабочего давления в системе при установленных распылителях с определенным диаметром отверстия жиклеров и скоростью движения агрегата (табл.28).
|
Таблица 28 Расход водного аммиака
|
|||||||||||||||||||||||||||||||
Подкормщик-опрыскиватель ПОУ (рис. 29) имеет то же назначение, что и машина ГАН-8. Агрегатируется с тракторами класса 0,9 и 3 т, а также с прицепными и навесными плугами и культиваторами и сеялками.
Основные узлы и механизмы: резервуары 1 и 11 общей емкостью 600 л, шестеренчатый насос 19, гидроклапан 20, всасывающий 15 и напорный 12 трубопроводы, вакуумное устройство 5, гидромешалка 7, заборный шланг 17 и универсальная штанга 24.
Конструкция машины ПОУ принципиально не отличается от машины ГАН-8. Ряд узлов и деталей аналогичен машинам ЗЖВ-1,8 и ГАН. В частности, шестеренчатый насос, гидроклапан, уровнемер и рабочие
органы машины ПОУ по конструкции аналогичны соответствующим узлам машины ГАН; вакуумное устройство и гидромешалка — узлам машины ЗЖВ-1Д
В машине применена система отсечки, основанная на отсасывании жидкости из штанги в резервуары специальным гидроклапаном. Жиклеры установлены на ниппелях штанги.
Давление в напорном трубопроводе регулируют редукционным клапаном и контролируют по манометру. Оно не должно превышать 5—7 ат, а при внесении водного аммиака — 0,5—2,0 ат. Его регулируют специальным клапаном, контролируют по аммиачному манометру.
Дозу внесения жидкости устанавливают подбором колпачков-распылителей, изменением рабочего давления и скоростью движения агрегата.
Автоцистерна АЦА-3,85-53А предназначена для транспортировки аммиачной воды от пристанционных складов в поле к месту внесения удобрений, заправки гербицидно-аммиачных машин, подкормщиков-опрыскивателей, за правщиков-жижеразбрасывателей ЗЖВ-1,8, заправщиков универсальных ЗУ-3,6, а также перевозки технической воды для поливки садов и огородов.

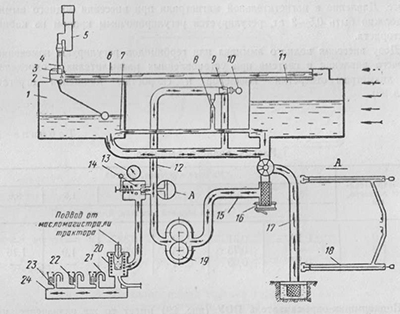

Рис. 29. Технологическая схема подкормщика-опрыскивателя ПОУ:
1 — левый резервуар; шар; 3—уровнемер; 4 — трехходовый кран вакуумного устройства; 5 — вакуумное устройство; 5—воздушный шланг; 7 — гидромешалка; 8 — вентиль; 9 — редукционный клапан; 10 — манометр; 11 — правый резерауар; 12 —напорный трубопровод; 13 —аммиачный манометр; 14 — регулировочный клапан; 15 — всасывающий трубопровод; 16 — фильтр; 17 — заборный шланг; 18 — брандспойт; 19 — насос;20 - гидроклапан; 21— подкормочная труба; 22 — сифон-накопитель; 23 — жиклер; 24 — сошник штанги
Основные узлы: шасси автомобиля, цистерна, всасывающий и нагнетательный трубопроводы, ящик для оборудования и инструментов и электрооборудование.
Перед установкой на цистерну шасси автомобиля ГАЗ-53А переоборудуют, устанавливают коробку отбора мощности с механизмом управления, а под щитком приборов монтируют измеритель скорости и электрический тахометр.
