МАШИНЫ ДЛЯ ВНЕСЕНИЯ ОРГАНИЧЕСКИХ УДОБРЕНИЙ
Органические удобрения вносят в почву, как правило, до посева с по¬следующей заделкой при пахоте. Для этой цели применяют несколько типов разбрасывателей: прицепы-разбрасыватели 1ПТУ-3,5, 1ПТУ-4, РТО-4 и КСО-9; низкорамный прицеп-разбрасыватель РПН-4; разбрасыватели-валкователи РУН-15А и РУН-15Б; разбрасыватели жидких органических удобрений РЖУ-3,6, ЗЖВ-1,8, РЖТ-4, РЖТ-8 и РЖТ-16.
Полуприцепы-разбрасыватели 1ПТУ-3,5 и 1ПТУ-4 предназначены для транспортировки и разбрасывания органических удобрений, а также для пе¬ревозки сельскохозяйственных грузов. Агрегатируются с тракторами Т-40 и «Беларусь», оборудованными гидрокрюками и приводом тормозной системы прицепа.
Основные узлы и рабочие органы (рис. 24): рама 11, ходовые колеса 15, транспортер 14, разбрасывающее устройство 20, тормозная система, механизм привода рабочих органов и электрооборудование.
Разбрасыватель 1ПТУ-4 отличается от 1ПТУ-3,5 устройством рамы, раз¬брасывающего устройства и привода редуктора. Его рама одновременно яв¬ляется и рамой кузова. Цепи транспортера-питателя выполнены не из от¬дельных частей, а сплошными. Процесс работы и регулировка рабочих ор¬ганов у этих разбрасывателей аналогичны.
Привод рабочих органов осуществляется от ВОМ трактора посредством карданного вала 5, вала привода редуктора 10 и редуктора 18.
По дну кузова разбрасывателя движется скребковый транспортер 14, предназначенный для подачи удобрений к разбрасывающему устройству. Разбрасывающее устройство 20 состоит из измельчающего и разбрасываю¬щего барабанов.

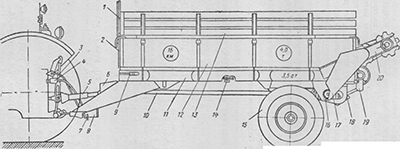

Рис. 24. Полуприцеп-разбрасыватель 1ПТУ-4:
1 — передний надставкой борт; 2 — передний борт; 3 — электропровод со штепсельной вилкой; 4 —главный тормозной цилиндр; 5 — карданный вал; 6 — кожух карданного вала; 7 — фиксирующая рукоять опоры; 8 —опора: 9 — натяжные болты транспортера; 10 - вал привода редуктора; 11 — рама шасси; 12 — боковые борта; 13 — боковые надставные борта; 14 - транспортер; 15 — колесный ход; 16 —приводная звездочка разбрасывателя; 17 — защитный кожух привода; 18 - редуктор; 19 — храповой механизм, 20 — разбрасывающее устройство
В процессе разбрасывания транспортер подает удобрения к измельчаю¬щему барабану, который измельчает и подает их к разбрасывающему бара¬бану. Он захватывает удобрения и разбрасывает их по полю.
Скребки транспортера должны прилегать к настилу дна кузова, а стре¬ла прогиба (провисания) нижней ветви цепи составлять 20—30 мм. Натяже¬ние цепи регулируют натяжными винтами.
Норма внесения органических удобрений зависит от скорости движения агрегата и скорости движения транспортера. Ее изменяют установкой поло¬жения пальца в пазу кривошипа по нанесенной на кривошипе шкале с де¬лениями.
Двухосный полунавесной прицеп-разбрасыватель КСО-9 (рис. 25) гру¬зоподъемностью 9 т предназначен для транспортировки и разбрасывания ор¬ганических удобрений, а также перевозки различных сельскохозяйственных грузов с выгрузкой назад. Выполнен на базе шасси прицепа 1ПТС-9.
Основные узлы и механизмы: рама с ходовой частью 1, кузов, транс¬портер 6, разбрасывающее 10 и дозирующее 12 устройства, механизм при¬вода, тормозная система и электрооборудование.
Транспортер-питатель 6 состоит из четырех цепей, объединенных попар¬но планками-скребками в две самостоятельные ветви, каждая из которых имеет независимое натяжное устройство. Ведущий вал 11 транспортера вклю¬чает две независимые секции. Привод транспортера от редуктора 15 с по¬мощью дозирующего устройства 12. Правая и левая секции транспортера при¬водятся в движение от отдельных храповых механизмов.
Разбрасывающее устройство состоит из двух горизонтальных барабанов (измельчаюи1его и разбрасывающего) и механизма привода. Привод бара¬бана-измельчителя от ведомого вала редуктора через цепную передачу, а трансноркра-нитателя и разбрасывающего устройства от ВОМ трактора че¬рез телескопический вал 2, вал привода разбрасывателя 8, 9 и редук¬тор 15.
Технологический npouecc работы прицепа-разбрасывателя КСО-9 анало¬гичен разбрасывателям 1ПТУ-3,5 и 1ПТУ-4.
Норму высева удобрений регулируют изменением скорости движения транспортера. Кулисные механизмы на левом и правом приводах транспор¬тера регулируют перемещением пальца в пазу кривошипа до нужной отмет¬ки в соответствии с таблицей. При установке нормы высева учитывают ско¬рость движения агрегата.
Двухосный прицепной с низкоопускающимся кузовом разбрасыватель РПН-4 (рис. 26) используют для разбрасывания органических удобрений с загрузкой кузова автосамосвалами или тракторными самосвальными прице¬пами непосредственно в поле. Грузоподъемность разбрасывателя 4 т.
Основные рабочие органы и узлы: кузов с загрузочным бортом, питаю¬щий транспортер 9, разбрасывающий барабан 5, система подъема кузова, ме¬ханизм привода рабочих органов, ходовая часть и гидроцилиндры 4 подъема и опускания кузова.
Кузов разбрасывателя цельнометаллический, не имеет рамы и все узлы и механизмы крепятся к кузову.

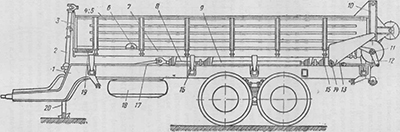

Рис. 25. Разбрасыватель КСО-9:
1 — рама с ходовой частью; 2 — вал телескопический; 3 — борт передний; 4, 5 — левый и правый борта; 6 - транспортер- питатель; 7 — днище в сборе; 8 — вал промежуточный передний; 9 — вал промежуточный задний; 10 — разбрасывающее устройство; 11 - вал ведущий; 12 - дозирующее устройство; 13 — вал привода дозирующего устройства; 14 — вал привода разбрасывающего устройства; 15 — редуктор; 16 — штырь крепления кузова; 17 — вал привода передний; 18 — запасное ко¬лесо; 19 — вал транспортера-питателя;20 — опорное устройство
Левый загрузочный борт подвешен к кузову шарнирно с помощью гид¬роцилиндров, которые поднимают кузов.
Питающий транспортер 9 состоит из четырех цепей, соединенных скреб¬ками попарно в две ветви. Каждая ветвь оборудована своим натяжным уст¬ройством. Привод транспортера от ВОМ трактора через телескопический вал 1, промежуточный вал S, редуктор 10, шатунно-кривошипный и храпо¬вой механизмы.
Разбрасывающий барабан изготовлен из стальной трубы диаметром 160 мм с лопастями, расположенными по винтовой линии. Барабан установ¬лен на месте правого борта кузова. Привод разбрасывающего барабана че¬рез клиноременную передачу.
При загрузке органических удобрений в кузов разбрасывателя опуска¬ют кузов на поверхность поля, оставляя при этом рычаг гидрораспределите¬ля в «плавающем» положении. Одновременно с опусканием кузова открыва¬ется загрузочный борт. Самосвал задним ходом наезжает на загрузочный борт до упоров колес и перегружает удобрения в кузов разбрасывателя. После погрузки удобрений с помощью гидросистемы поднимают кузов раз¬брасывателя и его загрузочный борт в рабочее положение.
Норму высева удобрений регулируют изменением скорости транспортера с помощью дозирующего устройства путем перемещения цапфы шатуна по прорези качающегося рычага механизма привода, а также изменением ско¬рости движения агрегата.
Раэбрасыватель-валкователь роторного типа РУН-15А служит для об¬разования валка органических удобрений из куч с последующим их разбра¬сыванием по полю.
Основные рабочие органы и узлы: валкообразователь, механизм перед¬ней навески, разбрасывающее устройство и механизм привода.
Привод рабочих органов валкователя-разбрасывателя от ВОМ и гидро¬системы трактора. Агрегат обслуживает один тракторист.
Валкообразователь состоит из правой и левой боковин, установленных с наклоном отногительно вертикальной плоскости, и опирается на два опор¬ных катка. Сзади, где боковины сходятся, расположена наклонная стенка с регулируемым окном. Изменением размера окна регулируется норма вне¬сения удобрений. Величину окна изменяют двумя горизонтальными и двумя вертикальными задвижками. Горизонтальными заслонками регулируют тол¬щину валка, а вертикальными — ширину. Ширину дозирующего окна можно регулировать в пределах 28—70 см. Валкообразователь оборудован проталкивателем, имеющим привод от гидроцилиндра.
Из транспортного положения в рабочее и обратно валкообразователь переводят передней навеской.

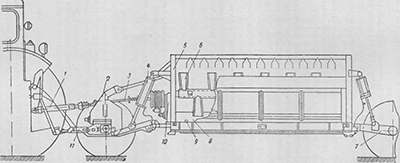

Рис. 26. Разбрасыватель низкорамный РПН-4:
1—вал телескопический; 2 — кронштейн опоры передний; 3 — вал промежуточный; 4 — гидроцилиндр; 5 — кузов; 6 - раз-брасывающий барабан; 7 — задняя ось; 8 — щиток; 9 — транспортер; 10 — редуктор, 11 — передняя ось
Разбрасывающее устройство состоит из рамы, двух четырехлопастных роторов, двух опорных катков, механизма привода и навесшго устройства. Роторы диаметром 700 мм вращаются со скоростью 320—500 об/мин. Раз¬брасывающее устройство присоединяется к навесной системе трактора и при¬водится в действие от ВОМ трактора.
Для работы разбрасывателя удобрения предварительно укладывают на поле в кучи рядами с расстоянием между ними 20—25 м, а между кучами в ряду — в зависимости от нормы внесения удобрения.
При движении разбрасывателя по полю валкообразователь захватывает и толкает кучи вперед. Удобрения проходят через дозирующее окно и об¬разуют непрерывный валок, из которого удобрения захватываются лопастями вращающихся роторов и разбрасываются вправо и влево по полю.
При необходимости можно включить проталкиватель.
Разбрасыватель-валкователь РУН-15Б также предназначен для образо¬вания валка из куч и разбрасывания органических удобрений и органо-минеральных смесей. Это более высокопроизводительная машина с шириной раз¬брасывания до 30 м. Привод разбрасывающего механизма от ВОМ трактора через раздаточную коробку и цепные передачи.
