MAШИНЫ ДЛЯ ПОСАДКИ КАРТОФЕЛЯ
Промышленность выпускает несколько типов картофелесажалок для рядовой посадки картофеля: СН-4Б-1, СН-4Б-2, СКМ-6. СКН-90 и СКС-4. Краткая техническая характеристика картофелесажалок приведена в таблице 20.
|
Таблица 20 Техническая характеристика картофелесажалок |
|||||
|
Марка |
Ширина захвата, м |
Ширина междуря- дий, см |
Производи тельность, га/ч |
Рабочая скорость, км/ч |
Агрегатирование |
|
СН-4Б-1 (СН-4Б-2) |
2.4—2.8 |
60,70 |
0.5—0,8 |
до 5,4 |
«Беларусь» |
|
КСН-90 |
3,6 |
93 |
0,6--0,9 |
до 5,4 |
«Беларусь» |
|
САЯ-4 |
2,8 |
70 |
0,6-0,9 |
до 3,9 |
«Беларусь», ДТ-54А, |
|
|
|
|
|
|
Т-74. ДТ-75 |
|
СКМ-6 |
4.2 |
70 |
0,9—1.0 |
до 5,4 |
ДТ-54А, Т-74, ДТ-75 |
|
СКС-4 |
2.8 |
70 |
1.25-1,50 |
до 9,0 |
«Беларусь», |
|
(CKC-4-I) |
|
|
|
|
МТЗ-80/82 |
Навесные картофелесажалки СН-4Б-1 и СН-4Б-2 предназначены для гребневой или гладкой рядовой посадки непророщенных клубней картофеля с одновременным внесением в борозды гранулированных минеральных удобрений.
Сажалка СН-4Б-2 в отличие от СН-4Б-1 оборудована сошниками с предохранителями для работы на каменистых почвах. Приспособление ПГТ-1 позволяет агрегатировать сажалки с гусеничными тракторами класса 3 т.
Сажалки оборудованы туковысевающими тарельчатыми аппаратами типа АТ-2. Технологическая схема работы картофелесажалки СМ-4Б-1 приведена на рисунке 18.
Привод рабочих органов сажалки через ВОМ трактора.
Семена в бункера загружают вручную или с помощью загрузчика картофеля ЗКС-0,2.
Технология работы сажалок различных марок одинакова. Из бункеров клубни по наклонным днищам под воздействием встряхивающих створок и ворошилок непрерывно поступают в питательные ковши. В ковше клубни шнеками подаются к ложечкам вычерпывающих аппаратов. При вращении дисков клубни захватываются ложечками и удерживаются зажимами. Когда клубень оказывается над сошником, зажим отводится и клубень падает в сошник. Удобрения из туковысевающих аппаратов высеваются в борозды через тукопроводы и тукопроводящие каналы сошника.
Перед началом работы сажалки проверяют взаимодействие узлов и механизмов, надежность крепления всех узлов и устраняют обнаруженные неисправности.
У вычерпывающих аппаратов регулируют расстояния от боковины питательного ковша до ложечек. При посадке мелких клубней это расстояние должно составлять не более 1—2 мм и крупных — 10—12 мм. Зазор между ложечками и днищем должен быть 2—7 мм. Зазор регулируют растяжками.
Регулировка сошников заключается в установке угла их вхождения в почву путем изменения длины верхней (резьбовой) тяги подвески сошника. Угол вхождения сошника в почву должен быть таким, чтобы при горизонтальном расположении рамы задний край нижнего обреза сошника был приподнят выше опорной поверхности на 35—45 мм. Глубину посадки регулируют подъемом или опусканием копирующих колес перестановкой штыря в секторе.
Глубину заделки регулируют в зависимости от требуемой формы и высоты гребня поворотом косынок полуосей дисков.
Глубину хода боронок регулируют перестановкой болта в кронштейне крепления поводка. Норму посадки картофеля устанавливают сменными звездочками с разным числом зубьев на валу редуктора вычерпывающих аппаратов, а также изменением скорости движения агрегата.
При работе от синхронного ВОМ для ориентировочного подбора звездочек можно пользоваться следующими данными:
|
Норма посадки, тыс. клубней на 1 га |
Число зубьев сменной звездочки |
|
50 |
16 |
|
55 |
18 |
|
60 |
19 |
|
65 |
21 |
|
70 |
22 |
Норму высева удобрений определяют для каждого туковысевающего аппарата провертыванием от ВОМ при малых оборотах двигателя.
Окончательно проверяют и регулируют норму посадки картофеля и высева удобрений при пробных проходах в борозде.
Картофелесажалка шестирядная полунавесная СКМ-6 предназначена для гребневой и гладкой рядовой посадки непророщенных клубней с междурядьями 70 см и одновременного внесения минеральных удобрений с почвенной прослойкой между клубнями и удобрениями.
Технологическая схема картофелесажалки СКМ-6 показана на рисунке 19. Рама сажалки сварена из двух поперечных полых брусьев квадратного сечения и шести продольных швеллеров.
Туковысевающие аппараты типа АТД-2 смонтированы впереди бункеров, что позволяет загружать бункера клубнями из саморазгружающихся транспортных средств. К переднему поперечному брусу рамы приварены кронштейны для крепления штанг туковысевающих аппаратов, сошников, опорных колес и прицепа, а к заднему — кронштейны для крепления механизма подвески ходовых колес, подножки и стабилизатора.
Вычерпывающие аппараты такие же, как на сажалке СН-4Б. Их диски установлены попарно на трех осях. Так как сошник и питательный ковш расположены впереди бункера, диски вычерпывающих аппаратов у СКМ-б вращаются по ходу агрегата, а не в обратном направлении, как у сажалки СН-4Б.
Шесть клиновидных сошников с острым углом вхождения в почву, со стрельчатыми лапами на конце смонтированы на четырехзвенных секциях с опорными колесами. Штанга сошника свободно устанавливается между четырьмя роликами, закрепленными в кронштейнах и свободно перемещается вверх и вниз, что позволяет копирующему колесу, идущему впереди сошника, копировать поверхность поля. Механизм привода состоит из ведущей и промежуточной карданных передач, редуктора, соединительного валика и цепных передач.
Для поддержания устойчивого прямолинейного движения на склонах сажалка оборудована стабилизатором, представляющим нож с двумя стойками, которыми он крепится к заднему брусу рамы.
Из рабочего положения в транспортное и наоборот сажалку переводят с помощью гидроцилиндров. Привод рабочих органов сажалки от ВОМ трактора.
Перед началом работы у сажалки проверяют и регулируют все узлы и механизмы. Осматривают пружины зажимов высаживающих аппаратов. Зазор между концом каждого открытого зажима и плоскостью боковины диска должен быть не менее 5 мм. Зазоры регулируют, отгибая концы зажимов.
При вращении дисков высаживающего аппарата ложечки не должны задевать за днище и стенки питающего ковша, а зажимы — за стенки прорезей и верхние козырьки.
Заданную ширину междурядий устанавливают перемещением сошников по брусу рамы. Опорные колеса должны быть посредине междурядий.
Для регулировки сошников раму сажалки устанавливают в горизонтальное положение. Задний нижний обрез сошника должен быть расположен на 40—60 мм выше плоскости опорной поверхности. Положение сошника устанавливают изменением длины верхней тяги подвески сошника.
С помощью диагональной тяги регулируют подъем сошников так, чтобы в верхнем положении расстояние между сошником и днищем питательного ковша было не менее 20 мм.
Глубину посадки регулируют подъемом или опусканием копирующих колес. Регулировка заделывающих органов заключается в установке угла наклона дисков и глубине хода боронок. Угол наклона дисков для увеличения или уменьшения гребня изменяют поворотом кронштейна. Для гладкой посадки устанавливают минимальный угол наклона дисков. Глубину хода боронок регулируют перестановкой болта крепления по отверстиям кронштейнов.
Вычерпывающий аппарат регулируют путем установки расстояния от боковины питательного ковша до ложечек для предотвращения захвата ложечкой одновременно нескольких клубней. При посадке клубней весом 30 — 50 г это расстояние должно быть 3 — 5 мм, 50 — 80 г — 10 — 12 мм и 80 — 100 г — 16 мм.
Норму посадки картофеля регулируют изменением скорости вращения высаживающих дисков за счет установки звездочек с разным числом зубьев на ведомом валу редуктора, а также изменением скорости движения агрегата (при работе от независимого ВОМ трактора). При синхронном приводе густота посадки не зависит от скорости движения агрегата.
Картофелесажалка навесная четырехрядная КСН-90 предназначена для гребневой и гладкой рядовой посадки непророщенных клубней и одновременного внесения в борозду гранулированных минеральных удобрений с почвенной прослойкой между клубнями и удобрениями.
Сажалка имеет два бункера с четырьмя вычерпывающими аппаратами, ворошилками и шнеками, расположенными в приемной камере, и два туковысевающих аппарата. Четыре сошника с острым углом вхождения в почву смонтированы на четырехзвенных секциях с опорными колесами. Заделывающие диски и боронки регулируют в зависимости от условий посадки. Они обеспечивают образование гребня различной высоты и посадку без гребней. Сажалка обеспечивает высадку на 1 га от 35 до 55 тысяч клубней.
Приспособление ПГТ-1 позволяет агрегатировать сажалку с гусеничными тракторами ДТ-54А, Т-74 и ДТ-75.
Обслуживают сажалку тракторист и два сеяльщика.
Картофелесажалку полунавесную САЯ-4 используют для гребневой н гладкой посадки пророщенных и непророщенных клубней и одновременного внесения в борозду гранулированных минеральных удобрений с почвенной прослойкой между клубнями и удобрениями.
Сажалка обеспечивает высадку на 1 га от 40 до 70 тысяч клубней. Агрегатируется с тракторами класса 1,4 и 3 т. Рекомендуется для всех зон возделывания картофеля, за исключением почв, засоренных камнями, и склонов более 5°. Обслуживают тракторист и два сажальщика.
Сажалка САЯ-4 оборудована бункером с подвижным дном, питательным ковшом, высаживающим аппаратом, сошниками с бороздозакрывающими дисками, туковысевающими аппаратами, механизмами автоматической подачи клубней в питательный ковш, рамой с ходовыми колесами, опорными колесами, механизмом привода и электрической системой.
Привод рабочих органов сажалки от ВОМ трактора через карданную, зубчатую и цепную передачи.
Норму высева семян картофеля регулируют перестановкой сменных звездочек привода. Слой картофеля в питательном ковше регулируют сжатием пружины контактного датчика. При уменьшении слоя клубней датчик приводит в действие электромагнитную муфту, которая включает транспортер подачи картофеля из бункера.
Высоту гребня регулируют сжатием пружины и перестановкой дисков в регулировочных отверстиях.
Полунавесные скоростные картофелесажалки СКС-4 и СКС-4-1 рекомендуются для гребневой и гладкой рядовой посадки непророщенных клубней на обычных и каменистых почвах, за исключением переувлажненных полей и одновременного внесения гранулированных мииеральных удобрений изолированно от клубней с прослойкой рыхлой почвы между удобрениями и клубнями.
Сажалки отличаются друг от друга только конструкцией сошников: СКС-4 —с сошниками для обычных полей и СКС-4-1—для каменистых.
Сажалка имеет бункер увеличенной вместимости емкостью 1500 кг, расположенный сзади сажалки, что позволяет загружать картофель в бункер непосредственно из саморазгружающихся транспортных средств.
Сажалки оборудованы усовершенствованными ложечно-дисковыми посадочными аппаратами, обеспечивающими высадку 45—70 тысяч клубней на 1 га и позволяющими повысить рабочую скорость посадки в 1,5 раза, а также самозаглубляющимися сошниками.
Для высадки клубней крупной фракции сажалки имеют дополнительный комплект ложечек. На сажалках установлены гидрофицированные маркеры МГ-1 и подшипники с одноразовой и сезонной смазкой.
Сажалки имеют универсальные присоединительные элементы, которые позволяют агрегатировать сажалки с колесными тракторами класса 1,4 т и гусеничными класса 3 т без каких-либо дополнительных приспособлений.
Сажалки приспособлены для спаренной работы двух машин восьмирядным агрегатом с помощью специальной сцепки. Обслуживают сажалки тракторист и два сеяльщика.
Приспособление АУ-4 к картофелесажалкам СН-4Б, СН-4Б-1 и СН-4Б-2 предназначено для внесения в борозду вместе с клубнями органо-минеральных удобрений при рядовой посадке картофеля. Агрегат из сажалки с аппаратом образуют жестким соединением рам этих машин хомутами и установкой специального прицепа на передней части рамы сажалки. Агрегат опирается на пневматические колеса приспособления и переводится из рабочего положения в транспортное посредством двух выносных гидроцилиндров от гидросистемы трактора.
Приспособление состоит из рамы с бункером вместимостью около 1 т удобрений, горизонтальных и вертикальных транспортеров, опорных колес, прицепа, гидросистемы, стабилизатора, механизма привода и лотков.
Норма высева органических удобрений в зависимости от влажности и веса — 5 — 8 т/га. Ее регулируют изменением расстояния нижней части вертикальных транспортеров от горизонтальных.

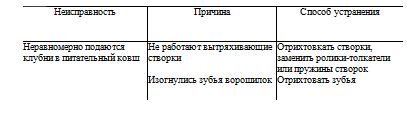

При работе картофелесажалок возможны неисправности, причины и способы устранения которых следующие:
