СЕЯЛКИ ЗЕРНОВЫЕ И КОМБИНИРОВАННЫЕ
Зернотуковая прицепная комбинированная сеялка СУК-24А предназначена для рядового посева семян зерновых и зернобобовых культур, а также культур, семена которых по размерам и нормам высева близки к зерновым (например, гречиха, просо, сорго) с одновременным внесением в рядки гранулированных минеральных удобрений. С помощью сцепки С-11У составляется трех-, четырехсеялочный агрегат с тракторами ДТ-54А, ДТ-55, ДТ-75, Т-74, а с С-18У — агрегаты из четырех-пяти сеялок для работы с тракторами большой мощности.

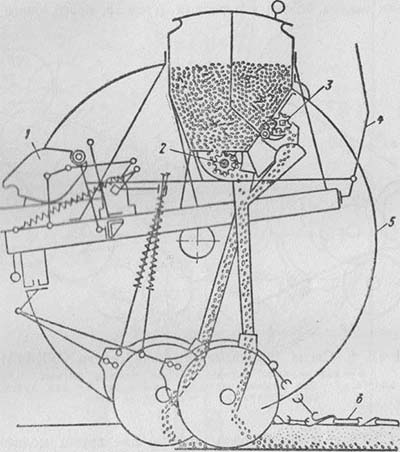

Рис.8 Технологическая схема зернотуковой сеялки СУК-24А
1 – автомат; 2 – семявысевающий аппарат; 3 – туковысевающий аппарат; 4 – рычан включения автомата; 5 – колесо с жестким ободом; 6 – кольчатые шлейфы.
O1, О2 и О3 оси, на которую надевают шестерни Г и Д. Места крепления оси при различных вариантах установки передач также приведены в таблице 11.

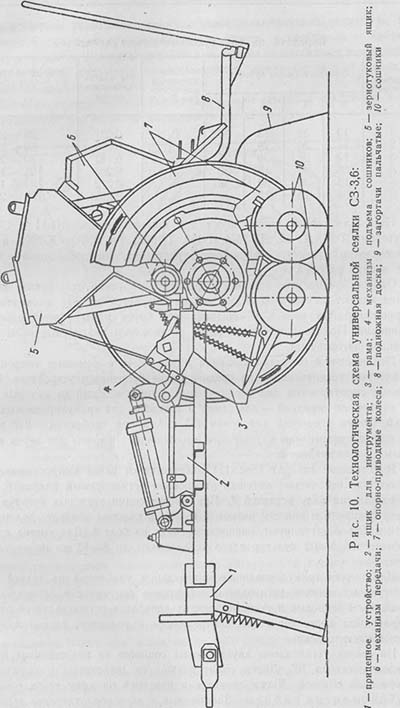

Прицепную универсальную зернотуковую сеялку СЗ-3,6 (рис. 10) применяют для рядового посева зерновых и зернобобовых культур с одновременным внесением в засеваемые рядки гранулированных минеральных удобрений, а также для посева других культур, семена которых по размеру семян и нормам высева близки к зерновым (гречиха, просо, сорго и др.).
|

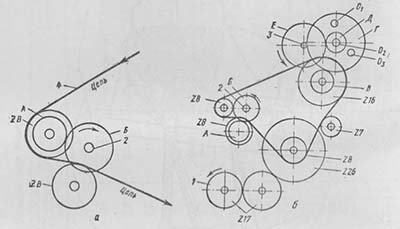

Рис. 9. Схема механизма передачи сеялки СУК-24А: а — при верхнем высеве; б — при нижнем высеве; 1 — ось колеса; 2 — вал семявысевающих аппаратов; 3 — вал туковысевающих аппаратов; 4 — приводная цепь |
Сеялка СЗ-3,6 является базоиой моделью для других модификаций сеялок (СЗУ-3,6, СЗТ-ЗД СЗЛ-ЗД СЗЛ-3,6 м др.). Она более совершенна по сравнению с ранее выпускавшимися зерновыми сеялками: гидрофицирована, оборудована приспособлением для контроля и сигнализации, что позволяет трактористу без сеяльщика управлять работой сеялки. Подшипнки с сезонной смазкой дают возможность сократить затраты труда на техническое обслуживание
Таблица 10
Передача на вал семявысевающих аппаратов
|
Вариант установки |
Зубчатка (число зубьев) |
Передаточное отношение к валу семявысевающих аппаратов |
Высеваемая культура |
||
|
А |
Б |
нижний высев |
верхний высев |
||
|
1 |
13 |
20 |
0,425 |
Рожь, пшеница, ячмень |
Горох, фасоль, бобы |
|
2 |
20 |
13 |
1,01 |
Овес, гречиха |
Чина, соя |
|
|
|
|
|
|
|
|
Таблица 11 |
|
|
Передачи на |
вал туковысевающих аппаратов |
|||||
|
Вариант установки |
Зубчатки (число зубьев) |
Центр крепления оси шесте рен Г и Д |
Передаточное отношение |
Ориентировочная норма высева гранулированного суперфосфата, кг/га |
|||
|
В |
Г |
Д |
Е |
||||
|
1 2 3 4 5 6 |
13 13 13 36 13 36 |
36 36 36 25 36 13 |
13 25 30 13 30 13 |
30 30 25 30 13 30 |
02 03 03 01 02 02 |
0,051 0,098 0,142 0.204 0,272 0,392 |
26 —28 50 — 55 70 —79 105 — 117 126 —154 190 —220 |
Несколько сеялок агрегатируют при помощи сцепок СП-11 и СП-16 с тракторами Т-74, ДТ-75, ДТ-75М, Т-150, Т-150К, Т-4, К-700, К-700А и K-701. Односеялочный агрегат обслуживает тракторист, многосеялочный — тракторист и один рабочий.
Односеялочные агрегаты могут работать со следоуказателями, которые устанавливают на трактор. Рама сеялки опирается на два пневматических опорно-приводных колеса. К сошниковому брусу рамы крепят поводки с сошниками. Под задним брусом рамы установлены квадратные валы с пружинными загортачами.
Поднимают, и опускают сошники и загортачи с помощью гидроцилиндра, который устанавливают на средней снице прицепного устройства. Сверху на раме смонтированы два зернотуковых ящика, каждый из которых имеет два отделения: передний — для семян и задний — для гранулированных удобрений. Объем отделений для семян 453 дм3, а для удобрений — 212 дм3. Ко дну ящика прикреплены катушечные высевающие аппараты для зерна с групповым опоражниванием.
Высевающий аппарат (рис. 11) отличается от ранее выпускавшихся тем, что под нижней частью катушки установлен регулируемый клапан 6, смонтированный на валу вставкой 7. При высеве семян зерновых культур зазор между клапаном и нижним ребром 5 муфты в каждом аппарате должен быть 1—2 мм. Зазор регулируют, навинчивая гайку на болт 8. Для высева крупных семян зернобобовых культур зазор увеличивают до 8—10 мм поворотом рычагов.
Для высева гранулированных минеральных удобрений на задней стенке зернотуковых ящиков установлены штифтовые высевающие аппараты. Привод на валы зерновых и туковысевающих аппаратов осуществляется от опорно-приводящих колес через вал контрпривода и редуктор, расположенный в средней части сеялки.
На сеялке установлены двухдисковые сошники на подшипниках качения с углом раствора 10°. Диски смонтированы на шариковых подшипниках с одноразовой смазкой. Диски сходятся в передней по ходу части сошника.
Технология работы. Засыпанные в зерновое отделение зернотукового ящика семена и в туковое отделение удобрения через отверстия в дне ящика самотеком заполняют приемные камеры высевающих аппаратов, вращающиеся катушки которых захватывают семена и удобрения и выбрасывают их в воронки семяпроводов. По ним семена и удобрения поступают в сошники и затем, скатываясь по направителям, попадают на дно борозд, образуемых дисками сошников в почве.
Загортачи, идущие за сошниками, заделывают семена и удобрения, а также выравнивают микрорельеф поверхности поля.
|

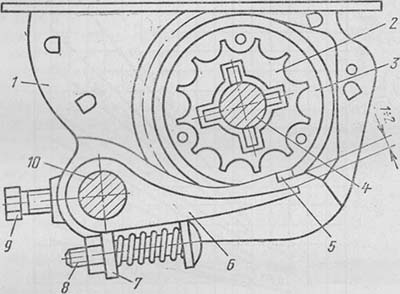

Рис. 11. Высевающий аппарат сеялки С3-3,б: 1 — семенная коробка; 2 —катушка; 5 —розетка; 4 — вал катушек; 5 — нижнее ребро муфты; 6 — клапан; 7 — вставка клапана; 8 — регулировочный болт; — стопор; 10 — вал клапана |
Подготовка к работе и регулировка. Перед выездом в поле заранее проверяют и тщательно подготавливают сеялку к работе. Проверяют крепление узлов и механизмов, затяжку гаек, устраняют замеченные дефекты, смазывают вращающиеся и трущиеся части сеялки. Проверяют, не остались ли в зернотуковом ящике какие-либо инструменты и посторонние предметы. Затем проверяют механизмы передач, автоматы, механизмы регулировки глубины хода сошников, правильность расстановки сошников и надежность их крепления, давление в камерах пневматических колес, натяжение цепей. Натяжение цепей контролируют замером величины прогиба нерабочей ветви цепи. Цепь при нажатии на нее рукой должна прогибаться на 10—12 мм.
Глубина заделки семян в почву зависит от глубины хода сошников, которую регулируют винтом регулятора заглубления, расположенным на средней снице сеялки. Сошники заглубляются максимально при полностью ввинченном винте, а минимально — при вывинченном.
Перед регулировкой глубины хода сошников винтовыми стяжками, соединяющими передний круглый вал подъема с квадратными, регулируют положение сошников так, чтобы транспортный просвет (расстояние от почвы до нижней кромки сошников в поднятом положении) составлял 190 мм и все сошники были на одном уровне. Если сошники, идущие по следу колес трактора, сеялки или сцепки, не заглубляются на заданную глубину, поджимают пружины на штангах соответствующих сошников. Затем обкатывают сеялку и устанавливают ее на заданную норму высева. Сеялку прицепляют к трактору или к гидросистеме трактора. Подъемом или опусканием прицепной серьги обеспечивают горизонтальное положение рамы сеялки.
Сеялку обкатывают на твердой почве с опущенными в рабочее положение сошниками. Начинают ее на самых малых скоростях движения трактора, внимательно наблюдая за работой механизмов.
|

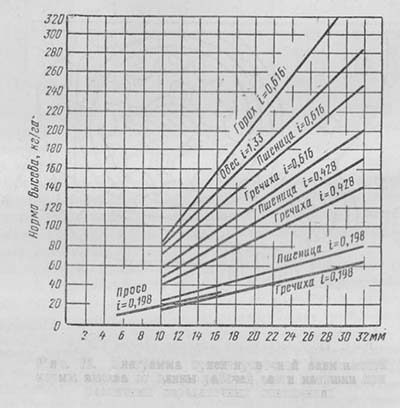

Рис.12. Диаграмма ориентировочной зависимости нормы высева от длины рабочей части катушки при различных передаточных отношениях |
Чтобы избежать поломок при обкатке, механизм передачи устанавливают на минимальные передаточные отношения. Особое внимание обращают на работу цепных передач. В случае набегания цепей на звездочки сеялку останавливают и регулируют лицевание звездочек и натяжение цепей.
Чтобы в процессе работы сошники не забивались землей, во время обкатки добиваются постоянного вращения дисков сошников. При этом регулируют положение чистиков таким образом, чтобы они не препятствовали вращению дисков сошников.
Во время обкатки проверяют также работу механизма подъема и опускания сошников и работу разобщителя. При полностью втянутом штоке гидроцилиндра сошники и загортачи должны быть опущены в рабочее положение, а валы высевающих аппаратов — вращаться при движении сеялки. При выдвинутом штоке гидроцилиндра сошники и загортачи должны быть подняты в транспортное положение, а разобщитель должен отключать передачу на палы высевающих аппаратов. При полностью выдвинутом штоке (расстоя- ние между пальцами цилиндра 700 мм) транспортный просвет соответствует 190 мм.
Убедившись в исправной работе всех узлов сеялки, увеличивают скорость движения агрегата, доводят ее постепенно до 12—15 км/ч и продолжают обкатку не менее часа.
Для получения требуемой нормы высева семян зерновых культур но диаграмме (рис. 12) подбирают нужное передаточное отношение и длину рабочей части катушки, причем передаточное отношение подбирают таким образом, чтобы требуемая норма была получена при наименьшем его значении, но при большей длине рабочей части катушек, что обеспечивает более равномерный высев семян и предотвращает дробление семян в высевающих аппаратах.

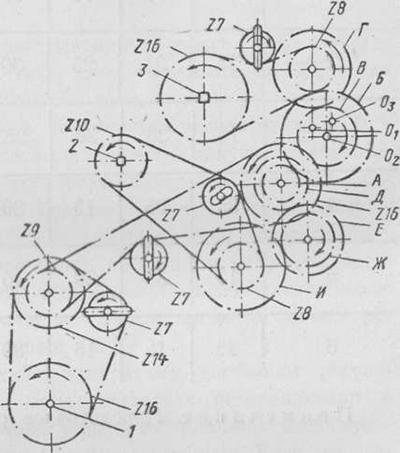

Редуктор обеспечивает четыре передаточных отношения на вал зерновых и шесть отношений на вал туковых аппаратов. Необходимое передаточное отношение на валы зерновых высевающих аппаратов и туковысевающий аппарат (табл. 12, 13) устанавливают путем взаимной перестановки зубчаток (рис. 13).
|
Таблица 13 Передачи на вал туковых аппаратов |
|||||||
|
Вариант установки |
Зубчатка (число зубьев)
|
Центр установки |
Передаточное отношение |
Ориентировочная норма высева гранулированного суперфосфата, кг/га |
|||
|
А |
Б |
В |
Г |
||||
|
1 |
15 |
33 |
15 |
30 |
01 |
0,067 |
36—38 |
|
2 |
15 |
36 |
25 |
30 |
02 |
0,112 |
61-67 |
|
3 |
15 |
36 |
30 |
25 |
02 |
0,160 |
86—95 |
|
4 |
36 |
25 |
15 |
30 |
03 |
0,232 |
128—143 |
|
5 |
15 |
36 |
30 |
15 |
01 |
0,268 |
133—163 |
|
6 |
35 |
15 |
15 |
30 |
01 |
0,386 |
199—232 |
|
Примечание. Передаточное отношение контрпривода равно 0,514
|
|||||||
Для обеспечения равномерного высева всеми высевающими аппаратами проверяют правильность их установки, для чего рычаги регуляторов переводят в крайнее положение так, чтобы торцы катушек лицевались с внутренней плоскостью розеток. Если у некоторых аппаратов катушки не лицуются с плоскостью розеток, то отпускают болты крепления корпуса аппарата к ящику и пододвигают корпус таким образом, чтобы после его закрепления торец катушки лицевался с внутренней плоскостью розетки.
Необходимо проверить установку клапанов зерновых высевающих аппаратов. При высеве семян зерновых культур зазор между плоскостями клапанов и нижними ребрами муфт во всех аппаратах должен быть не более 1—2 мм. При высеве крупных семян зернобобовых культур для предотвращения их дробления зазор между плоскостью клапана и ребром муфты должен быть 8—10 мм. Этот зазор устанавливают рычагами опоражнивания для каждой половины ящика.
Учитывая, что семена одной культуры имеют неодинаковую характеристику, с помощью таблиц и диаграммы ориентировочно устанавливают сеялки на норму высева при пробном высеве на месте или в поле с подвешенными к семяпроводам мешочками.
При проверке на месте сеялку приподнимают домкратом и вращают опорно-приводное колесо равномерно, по ходу сеялки, примерно с такой же скоростью, с какой оно вращается во время посева. Можно определить норму высева прокруткой на месте из расчета посева сеялкой 1/100 га (100 м2).
Площадь, засеваемая сеялкой за один оборот колеса,—13,2 м2. Тогда количество оборотов, которое должно сделать колесо сеялки при засеве 1/100 га, будет равно:
N = 100/13,2 = 7,6 оборота.
С учетом скольжения колеса при перекатывании по полю (10%) найденное количество оборотов уменьшают на 10%, т. е. умножают на 0,9, тогда n = n × 0,9 = 7,6 × 0,9 = 6,8 оборота, или примерно семь.
Взвесив высеянные семена и умножив полученный результат на 100 и на 2 (если проверялась только одна половина сеялки), получают фактический высев семян на 1 га при данной установке. Если при проверке окажется, что семян высевается меньше или больше требуемой нормы, повторяют прокрутку, изменив длину рабочей части катушек. Если этого окажется недостаточно или требуемая норма получится при малом открытии катушек, механизм передачи переставляют на следующее большее или меньшее передаточное отношение и прокрутку повторяют. После проверки рычаги регулятора закрепляют в установленном положении.
Равномерного высева туковысевающими аппаратами достигают регулировкой их клапанов. Для этого рычаги опоражнивателя устанавливают в верхнее крайнее положение и закрепляют. При этом клапаны всех туковысевающих аппаратов должны касаться штифтов катушек. Если не все клапаны касаются катушек, отворачивают стопорные болты и поворачивают клапаны до соприкосновения их с катушками. После этого рычаги опоражнивания поворачивают так, чтобы зазор между штифтами катушек и клапанами составлял 8—10 мм. При высеве удобрений повышенной влажности клапаны немного отпускают. Основные неисправности сеялки, их причины и способы устранения приведены на стр. 46.
Сеялка зернотуковая узкорядная СЗУ-3,6 прицепная, гидрофицированная, с автоматическим контролем и сигнализацией за высевом семян предназначена для узкорядного посева зерновых культур с одновременным внесением в рядки гранулированных минеральных удобрений, а также для посева семян трав.
От сеялки СЗ-3,6 она отличается конструкцией сошников. Сеялка оборудована двухдисковыми узкорядными сошниками с утлом между дисками сошника 18° (вместо 10° в обычном сошнике). В процессе работы сошник образует в почве две бороздки. Делительной воронкой семена и удобрения, поступающие из высевающих аппаратов, разделяют на две части, каждая из которых поступает в отдельную бороздку. В результате этого 24 сошника обеспечивают посев 48 рядков.
Для лучшей заделки семян за дисковыми сошниками поставлены шлейфы с пружинными зубьями, которые рыхлят почву и сбрасывают ее в борозды.
|
Неисправность |
Причина |
Способ устранения |
|
Семена не поступают в борозду при работающих высевающих аппаратах и подаче зерна в семяпроводы. Из отдельных аппаратов семена или удобрения не поступают в семяпроводы |
